Mesin Las Gas Metal Berikut Perlengkapannya

Las gas metal adalah proses pengelasan di mana busur
terjadi karena adanya kontak antara elektroda terumpan dengan
benda kerja. Elektoda ini berfungsi ganda yaitu sebagai pencipta busur
las dan sekaligus sebagai logam pengisi pada sambungan las.
Elektroda pada las gas metal berbentuk gulungan dengan panjang bisa
ratusan meter. Pada waktu pengelasan, elektroda ini digerakkan oleh
motor penggerak pemakanan kawat yang dapat diatur kecepatannya.
Untuk melindungi elektroda dan benda kerja yang cair selama
pengelasan dari pengaruh udara luar, gas lindung digunakan di dalam
pengelasan ini. Gas lindung yang biasa dipakai dalam pengelasan ini
antara lain gas karbon dioksida (CO2), argon (Ar), dan helium (He).
Perangkat yang dipakai dalam pengelasan las gas metal adalah:

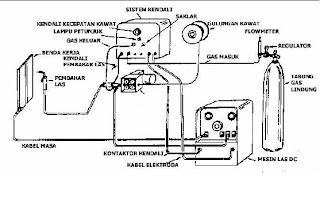

Gambar 1. Diagram Mesin Las Gas Metal Berikut Perlengkapannya
Mesin las DC
Tabung gas lindung
Regulator gas lindung
Flowmeter untuk gas
Selang gas dan perlengkapan pengikatnya
Kabel masa
10
Sistem kendali
Motor penggerak pemakanan kawat
Gulungan kawat las berikut dudukannya
Pembakar las (welding torch)

Mesin las DC merupakan mesin las pembangkit arus DC yang
digunakan di dalam pengelasan las gas metal. Biasanya digunakan
jenis arus DCEP.
Tabung gas lindung adalah tabung tempat penyimpanan gas
lindung seperti argon, helium, maupun CO2 yang digunakan di
dalam mengelas gas metal.
11
Regulator gas lindung adalah adalah pengatur tekanan gas
yang akan digunakan di dalam pengelasan gas metal. Pada
regulator ini biasanya ditunjukkan tekanan kerja dan tekanan gas di
dalam tabung
Flowmeter dipakai untuk menunjukkan besarnya aliran gas
lindung yang dipakai di dalam pengelasan gas metal.
Selang gas dan perlengkapannya berfungsi sebagai
penghubung gas dari tabung menuju pembakar las. Sedangkan
perangkat pengikat berfungsi mengikat selang dari tabung menuju
sistem kendali dan dari sistem kendali menuju pembakar las.
Kabel masa bermuatan negatip berfungsi untuk penghantar
arus ke benda kerja.
Sistem kendali berfungsi mengendalikan besarnya kecepatan
pemakanan kawat las dan mengendalikan aliran gas lindung.
Motor penggerak pemakanan kawat berfungsi
menggerakkan kawat dengan motor yang tingkat kecepatan
putarannya dikendalikan oleh sistem kendali yang ada.
Gulungan kawat elektroda las beserta dudukannya berfungsi
sebagai tempat kedudukan kawat dan gulungan agar mudah
berputar ketika pengelasan dilakukan. Elektroda las gas metal
merupakan elektroda terumpan yang disediakan untuk pengelasan
bahan aluminium dan paduannya,magnesium dan paduannya,
tembaga dan paduannya, nikel dan paduannya titanium dan
paduannya, baja tahan karat austenit, serta baja karbon.
Pembakar las berfungsi untuk mengelas dengan mengatur
aliran kawat, gas lindung, dan arus pengelasan yang sesuai.
Pengesetan mesin las gas metal dilakukan dengan pertama
kali memasang erat perangkat pembakar las dan kabel masa pada
posisinya. Perangkat pembakar las dihubungkan dengan kutub
12
positip dan kabel masa dihubungkan dengan kutub negatip.
Seluruh hubungan antara selang gas dan selang air diperiksa
ikatannya apakah cukup erat terpasang pada tempat yang telah
disediakan. Hubungkan seluruh bagian mesin, sistem kendali
maupun motor penggerak kawat, gas lindung pada tempat jaringan
yang tersedia.
c. Rangkuman 1
? Pengelasan las gas metal merupakan proses pengelasan di
mana busur terjadi karena adanya kontak antara elektroda
terumpan dengan benda kerja. Elektoda ini berfungsi ganda
yaitu sebagai pencipta busur las dan sekaligus sebagai logam
pengisi pada sambungan las. Untuk menjaga agar tidak
berkontaminasi dengan udara luar digunakan gas lindung
seperti Argon, Helium, maupun CO2.
? Pengesetan mesin las gas metal dilakukan dengan pertama kali
memasang erat perangkat pembakar las dan kabel masa pada
posisinya. Perangkat pembakar las dihubungkan dengan kutub
positip dan kabel masa dihubungkan dengan kutub negatip.
Seluruh hubungan antara selang gas dan selang air diperiksa
ikatannya apakah cukup erat terpasang pada tempat yang telah
disediakan. Hubungkan seluruh bagian mesin, sistem kendali
maupun motor penggerak kawat, gas lindung pada tempat
jaringan yang telah disediakan.
